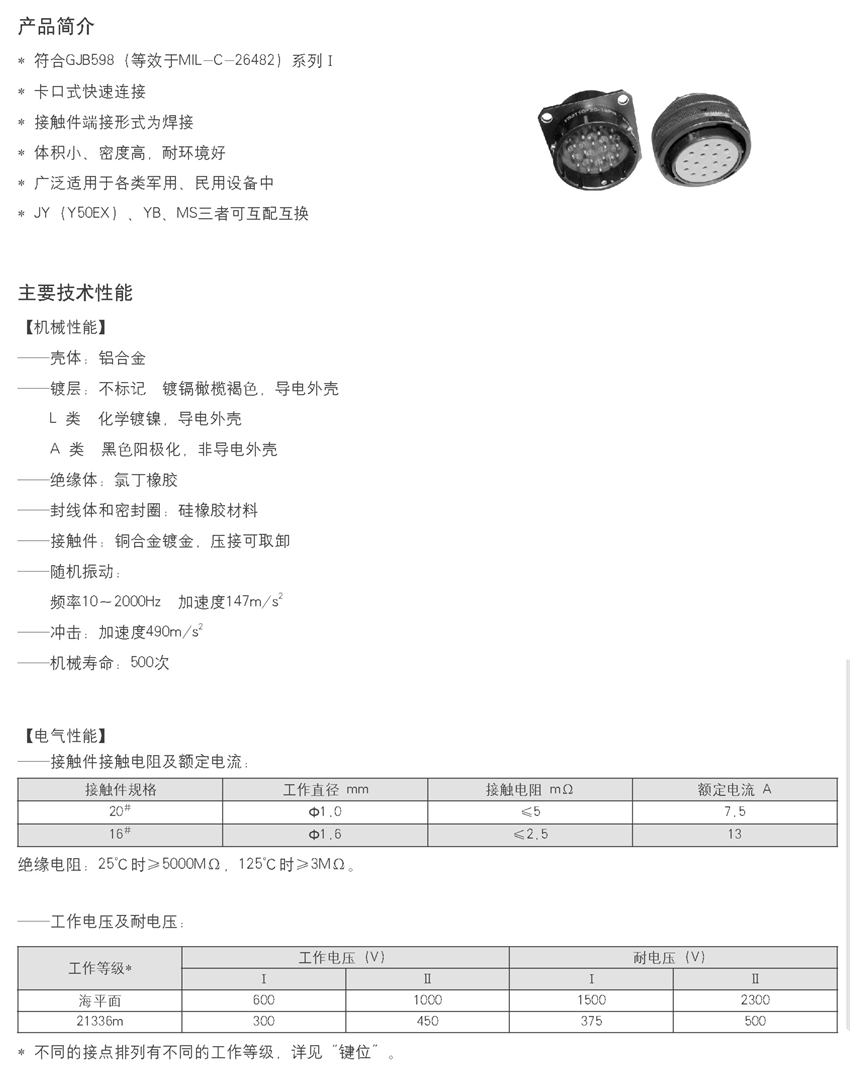

产品简介
- 符合 GJB598（等效于 MIL−C−26482）系列 I
- 卡口式快速连接
- 接触件端接形式为焊接
- 体积小、密度高，耐环境好
- 广泛适用于各类军用、民用设备中
- JY（Y50EX）、YB、MS 三者可互配互换
主要技术性能
【机械性能】
— 壳体：铝合金
— 镀层：
不标记：镀镉橄榄褐色，导电外壳
L 类：化学镀镍，导电外壳
A 类：黑色阳极化，非导电外壳
— 绝缘体：氯丁橡胶
— 封线体和密封圈：硅橡胶材料
— 接触件：铜合金镀金，压接可取卸
— 随机振动：频率 10～2000Hz，加速度 147m/s²
— 冲击：加速度 490m/s²
— 机械寿命：500 次
【电气性能】
接触件接触电阻及额定电流
| 接触件规格 | 工作直径 mm | 接触电阻 mΩ | 额定电流 A |
| 20# | Φ1.0 | ≤5 | 7.5 |
| 16# | Φ1.6 | ≤2.5 | 13 |
绝缘电阻：25℃时≥5000MΩ，125℃时≥3MΩ。
工作电压及耐电压
| 工作等级 * | 工作电压 (V) | | 耐电压 (V) | |
| | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 海平面 | 600 | 1000 | 1500 | 2300 |
| 21336m | 300 | 450 | 375 | 500 |

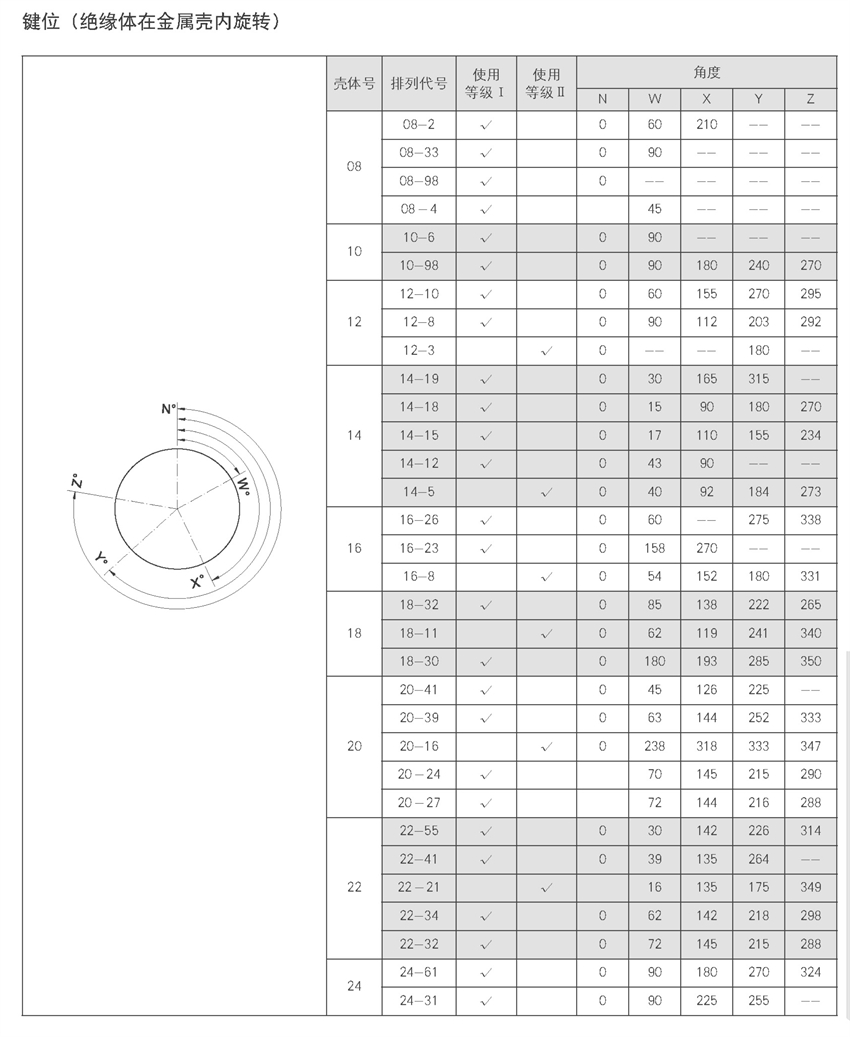

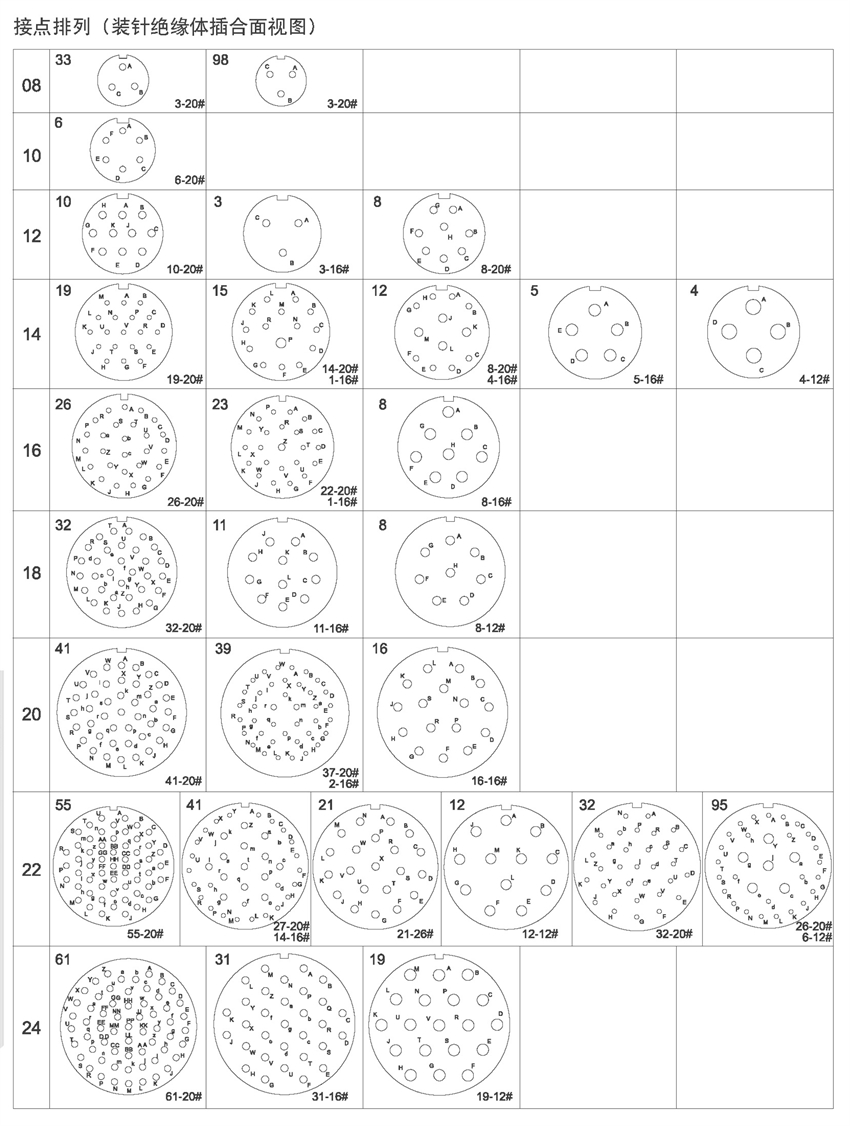

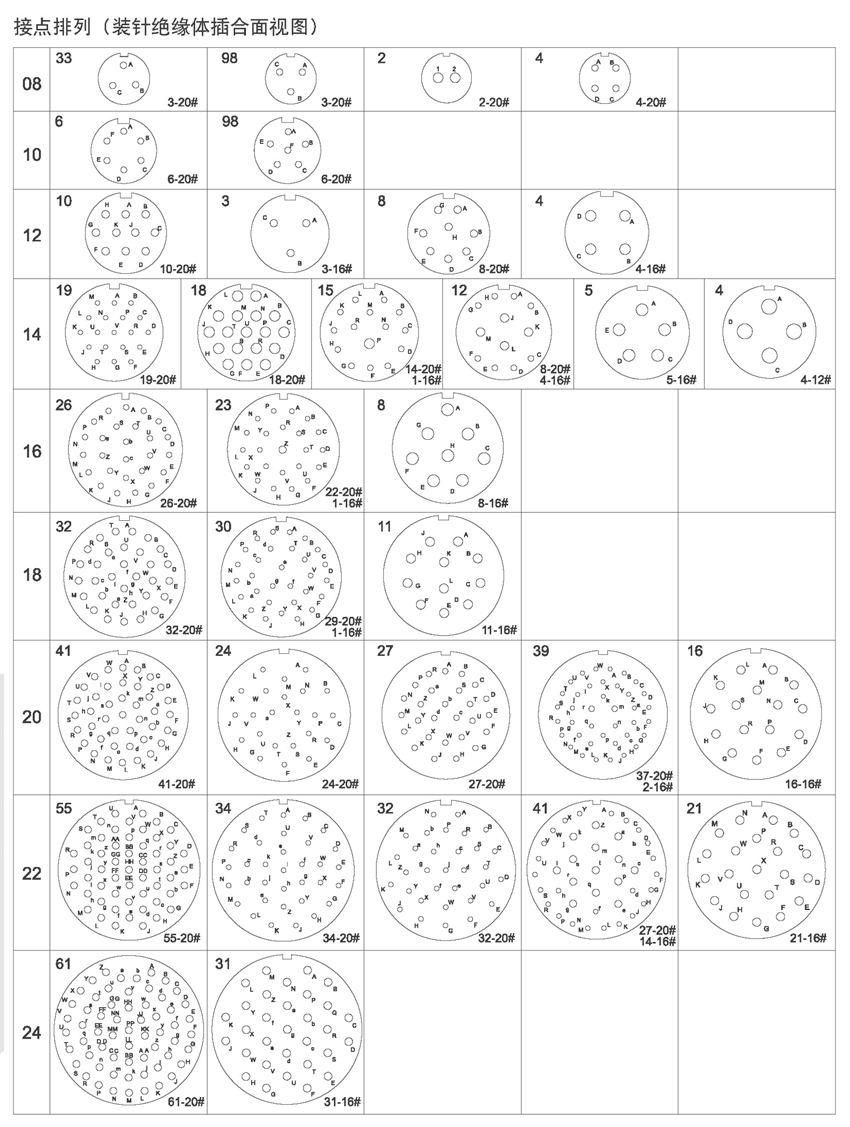

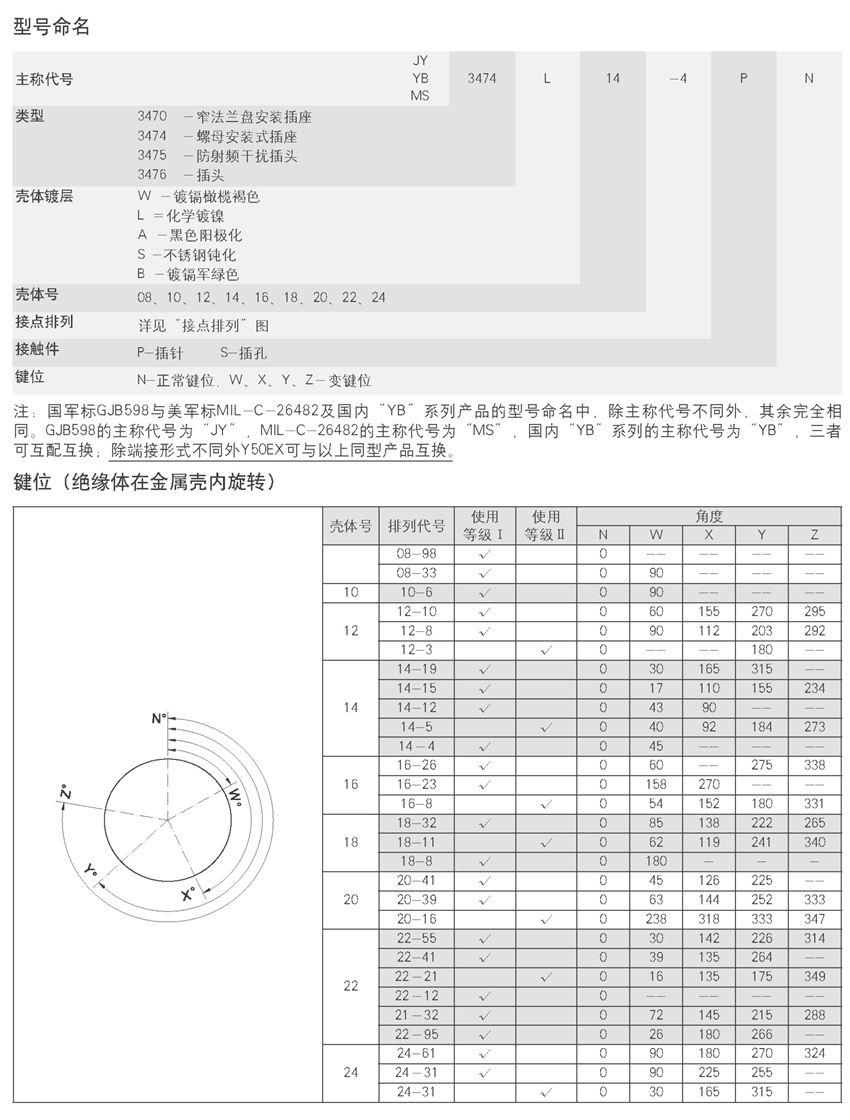

* 不同的接点排列有不同的工作等级，详见 “键位”。
