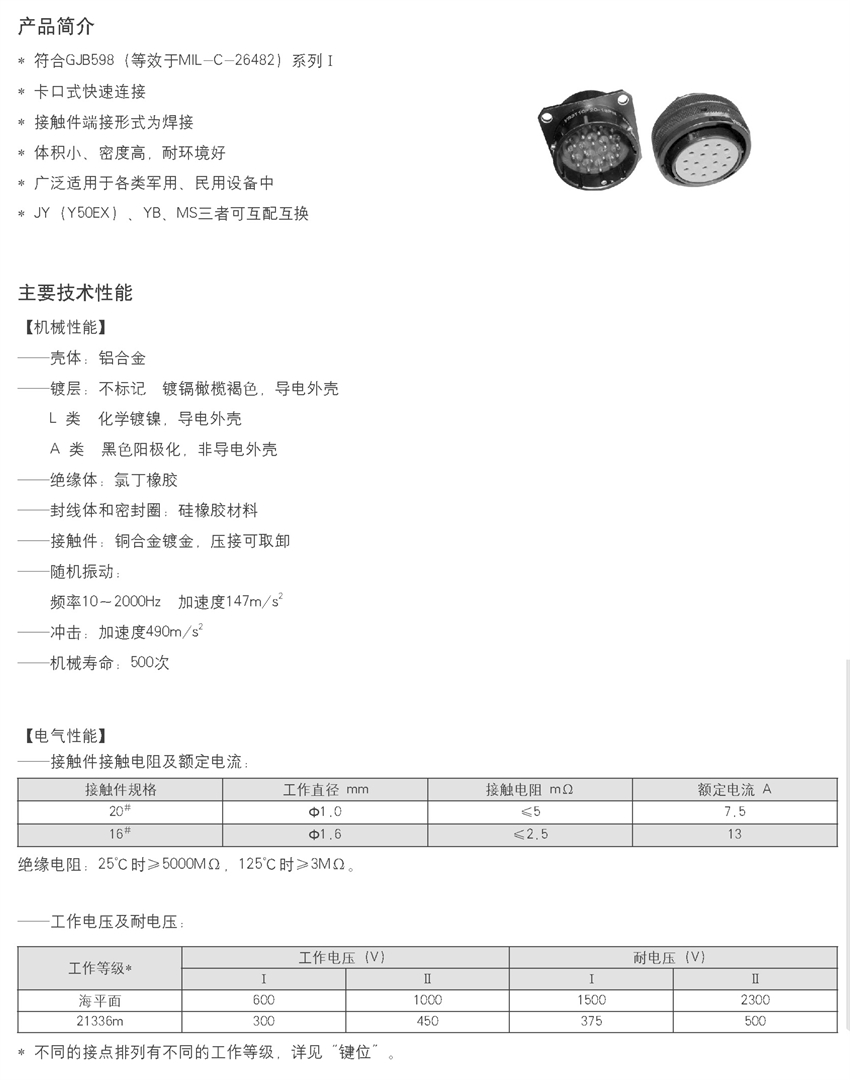

产品简介

• 符合 GJB598（等效于 MIL−C−26482）系列 I
• 卡口式快速连接
• 接触件端接形式为焊接
• 体积小、密度高，耐环境好
• 广泛适用于各类军用、民用设备中
• JY（Y50EX）、YB、MS 三者可互配互换

主要技术性能

【机械性能】

— 壳体：铝合金

— 镀层：

不标记：镀镉橄榄褐色，导电外壳

L 类：化学镀镍，导电外壳

A 类：黑色阳极化，非导电外壳

— 绝缘体：氯丁橡胶

— 封线体和密封圈：硅橡胶材料

— 接触件：铜合金镀金，压接可取卸

— 随机振动：频率 10～2000Hz，加速度 147m/s²

— 冲击：加速度 490m/s²

— 机械寿命：500 次

【电气性能】

接触件接触电阻及额定电流

接触件规格	工作直径 mm	接触电阻 mΩ	额定电流 A
20#	Φ1.0	≤5	7.5
16#	Φ1.6	≤2.5	13

绝缘电阻：25℃时≥5000MΩ，125℃时≥3MΩ。

工作电压及耐电压

工作等级 *	工作电压 (V)		耐电压 (V)
	Ⅰ	Ⅱ	Ⅰ	Ⅱ
海平面	600	1000	1500	2300
21336m	300	450	375	500

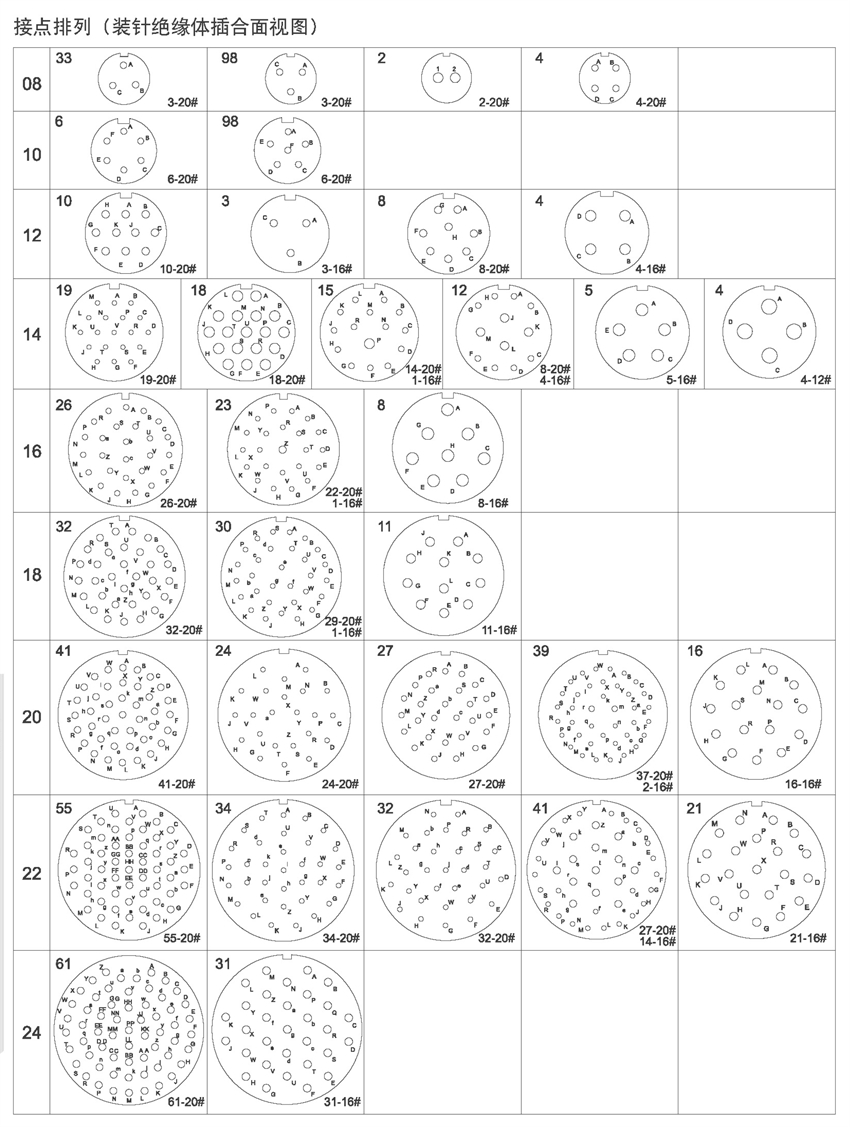

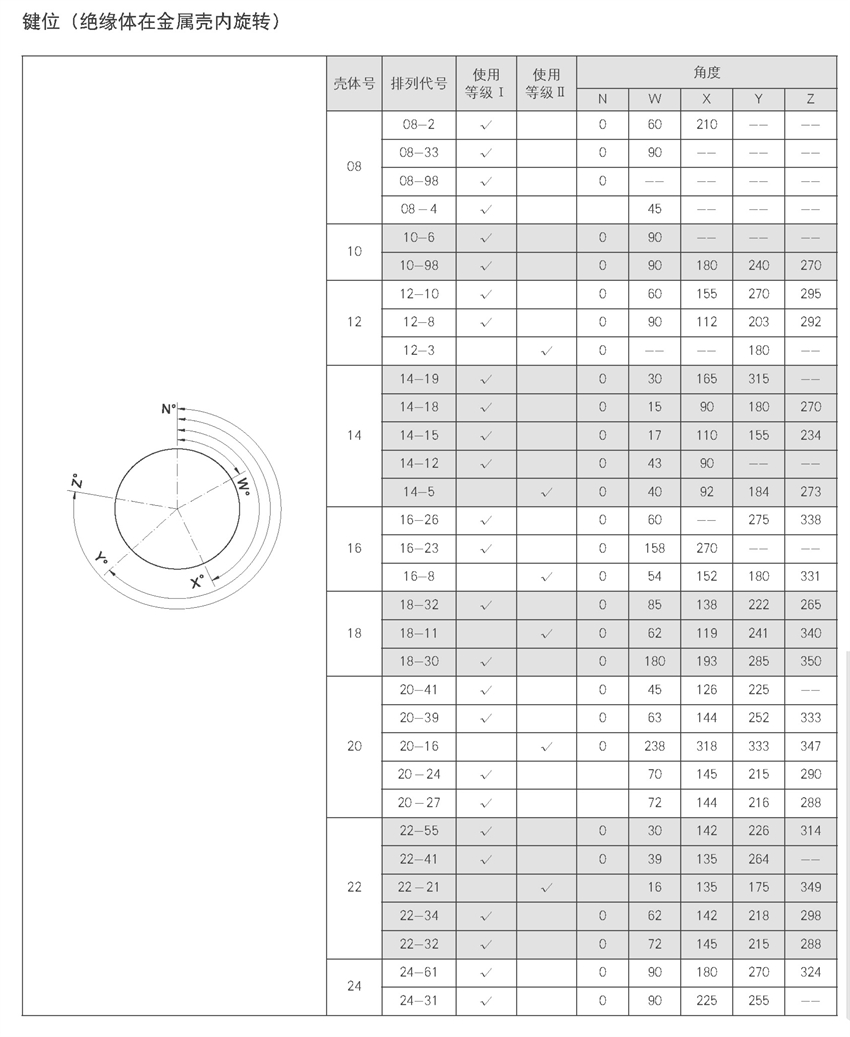

* 不同的接点排列有不同的工作等级，详见 “键位”。
