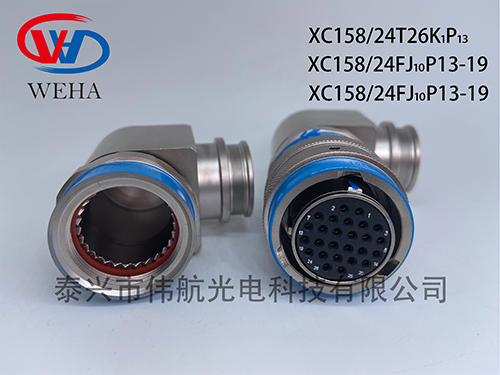

XC158系列

  • 描述：
  • 产品概述

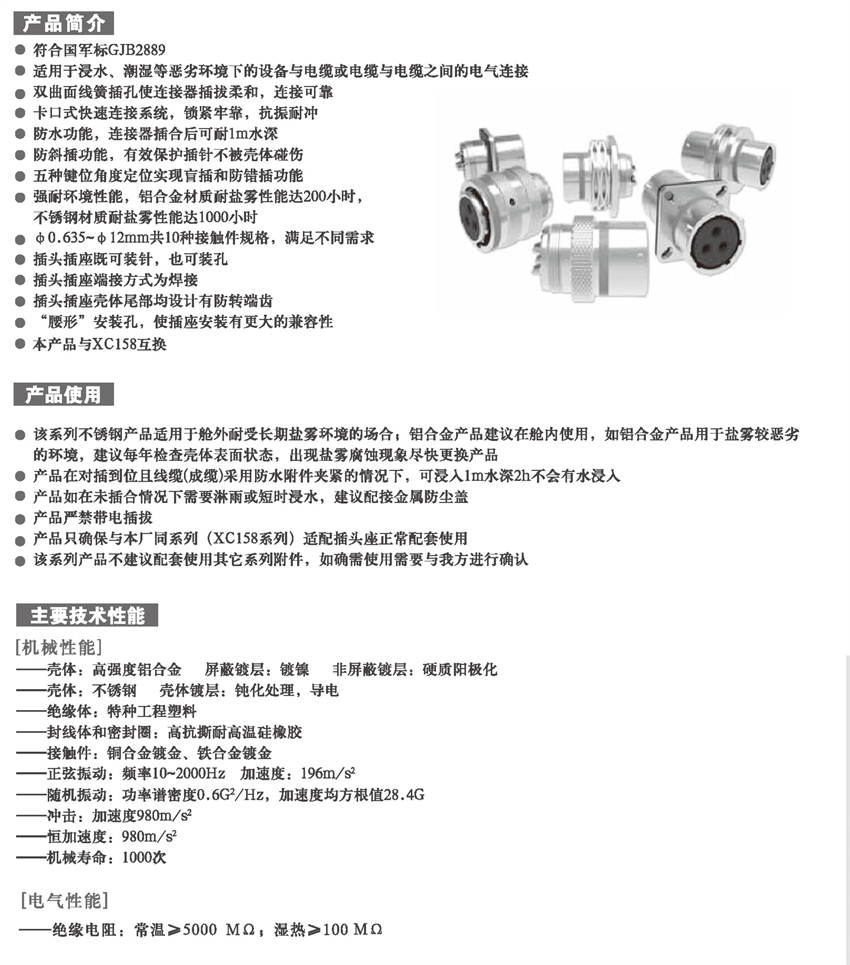

产品简介

● 符合国军标 GJB2889
● 适用于浸水、潮湿等恶劣环境下的设备与电缆或电缆与电缆之间的电气连接
● 双曲面线簧插孔使连接器插拔柔和，连接可靠
● 卡口式快速连接系统，锁紧牢靠，抗振耐冲
● 防水功能，连接器插合后可耐 1m 水深
● 防斜插功能，有效保护插针不被壳体碰伤
● 五种键位角度定位实现盲插和防错插功能
● 强耐环境性能，铝合金材质耐盐雾性能达 200 小时，不锈钢材质耐盐雾性能达 1000 小时
● Φ0.635~Φ12mm 共 10 种接触件规格，满足不同需求
● 插头插座既可装针，也可装孔
● 插头插座端接方式为焊接
● 插头插座壳体尾部均设计有防转端齿
● “腰形” 安装孔，使插座安装有更大的兼容性
● 本产品与 XC158 互换

产品使用

● 该系列不锈钢产品适用于舱外耐受长期盐雾环境的场合；铝合金产品建议在舱内使用，如铝合金产品用于盐雾较恶劣的环境，建议每年检查壳体表面状态，出现盐雾腐蚀现象尽快更换产品
● 产品在对插到位且线缆 (成缆) 采用防水附件夹紧的情况下，可浸入 1m 水深 2h 不会有水浸入
● 产品如在未插合情况下需要淋雨或短时浸水，建议配接金属防尘盖
● 产品严禁带电插拔
● 产品只确保与本厂同系列（XC158 系列）适配插头座正常配套使用
● 该系列产品不建议配套使用其它系列附件，如确需使用需要与我方进行确认

主要技术性能

[机械性能]

—— 壳体：高强度铝合金
屏蔽镀层：镀镍
非屏蔽镀层：硬质阳极化
—— 壳体：不锈钢
壳体镀层：钝化处理，导电
—— 绝缘体：特种工程塑料
—— 封线体和密封圈：高抗撕耐高温硅橡胶
—— 接触件：铜合金镀金、铁合金镀金
—— 正弦振动：频率 10~2000Hz 加速度：196m/s²
—— 随机振动：功率谱密度 0.6G²/Hz，加速度均方根值 28.4G
—— 冲击：加速度 980m/s²
—— 恒加速度：980m/s²
—— 机械寿命：1000 次

[电气性能]

—— 绝缘电阻：常温≥5000 MΩ，湿热≥100 MΩ
