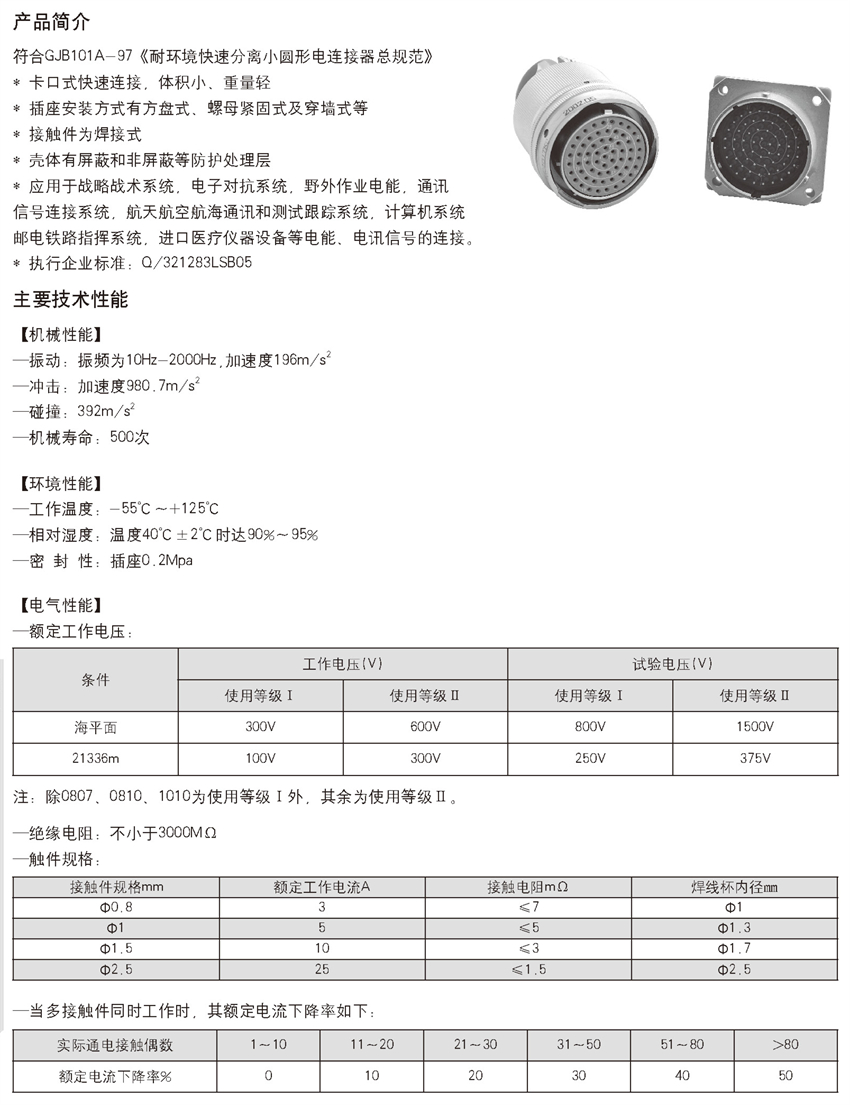

| 条件 | 工作电压 (V) | 试验电压 (V) | ||
|---|---|---|---|---|
| 使用等级 Ⅰ | 使用等级 Ⅱ | 使用等级 Ⅰ | 使用等级 Ⅱ | |
| 海平面 | 300V | 600V | 800V | 1500V |
| 21336m | 100V | 300V | 250V | 375V |
触件规格
| 接触件规格 mm | 额定工作电流 A | 接触电阻 mΩ | 焊线杯内径 mm |
|---|---|---|---|
| Φ0.8 | 3 | ≤7 | Φ1 |
| Φ1 | 5 | ≤5 | Φ1.3 |
| Φ1.5 | 10 | ≤3 | Φ1.7 |
| Φ2.5 | 25 | ≤1.5 | Φ2.5 |
多接触件同时工作额定电流下降率
| 实际通电接触偶数 | 1~10 | 11~20 | 21~30 | 31~50 | 51~80 | >80 |
|---|---|---|---|---|---|---|
| 额定电流下降率 % | 0 | 10 | 20 | 30 | 40 | 50 |
