YM系列

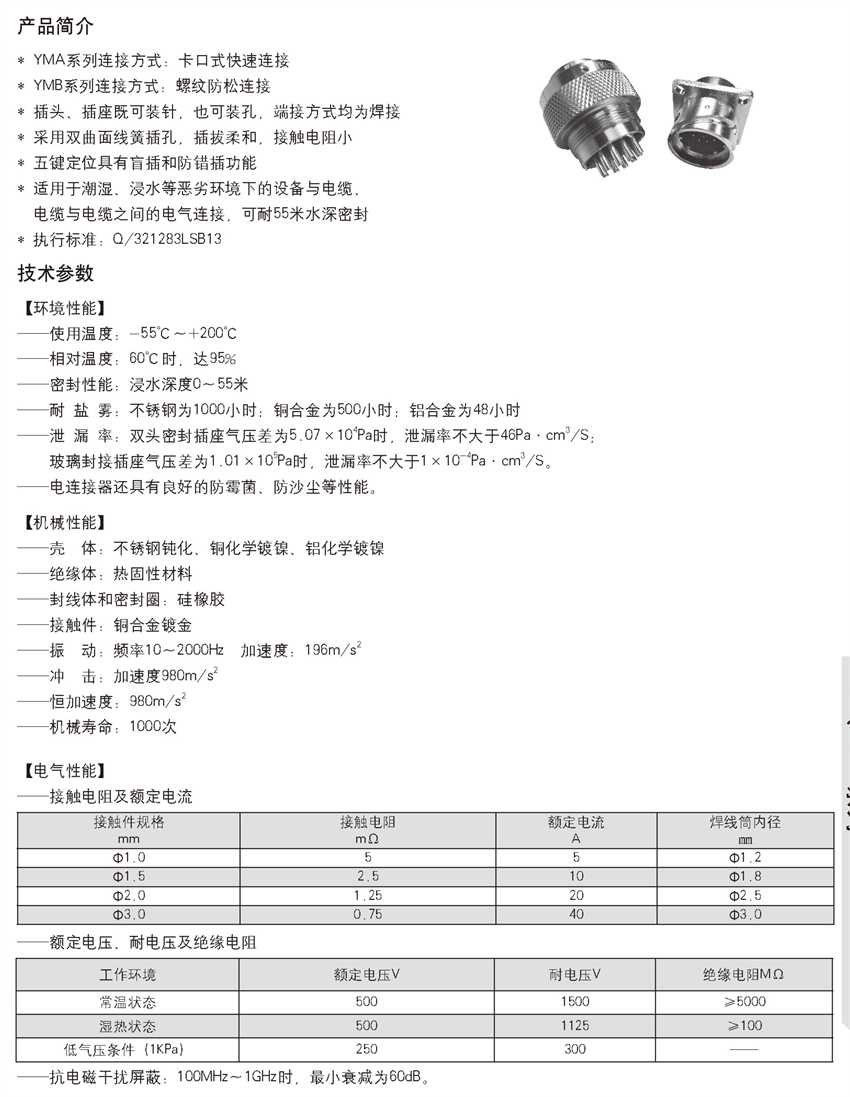

产品简介

—— 使用温度：−55℃～+200℃

—— 相对湿度：60℃时，达 95%

—— 密封性能：浸水深度 0～55 米

—— 耐盐雾：不锈钢为 1000 小时；铜合金为 500 小时；铝合金为 48 小时

—— 泄漏率：双头密封插座气压差为 5.07×10⁴Pa 时，泄漏率不大于 46Pa・cm³/S；

玻璃密封插座气压差为 1.01×10⁵Pa 时，泄漏率不大于 1×10⁻⁴Pa・cm³/S。

—— 电连接器还具有良好的防霉菌、防沙尘等性能。

—— 壳体：不锈钢钝化、铜化学镀镍、铝化学镀镍

—— 绝缘体：热固性材料

—— 封线体和密封圈：硅橡胶

—— 接触件：铜合金镀金

—— 振动：频率 10～2000Hz，加速度：196m/s²

—— 冲击：加速度 980m/s²

—— 恒加速度：980m/s²

—— 机械寿命：1000 次

接触件规格 mm	接触电阻 mΩ	额定电流 A	焊线筒内径 mm
Φ1.0	5	5	Φ1.2
Φ1.5	2.5	10	Φ1.8
Φ2.0	1.25	20	Φ2.5
Φ3.0	0.75	40	Φ3.0

额定电压、耐电压及绝缘电阻

工作环境	额定电压 V	耐电压 V	绝缘电阻 MΩ
常温状态	500	1500	≥5000
湿热状态	500	1125	≥100
低气压条件（1KPa）	250	300	—

—— 抗电磁干扰屏蔽：100MHz～1GHz 时，最小衰减为 60dB。
