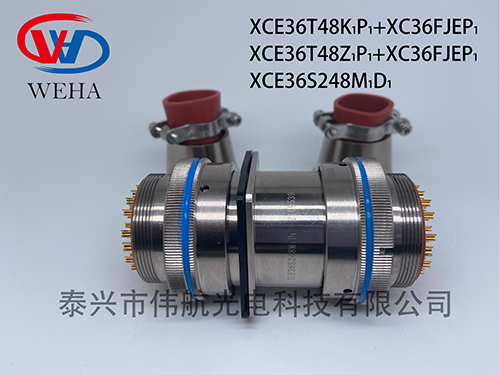

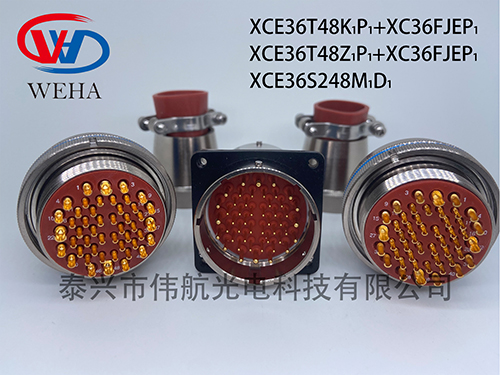

XCE系列

描述：

产品概述

概述

在 XC (Y55) 型接点排列基础上，保持各项电气性能不变，压缩孔位间距，在同等芯数的情况下比 XC (Y55) 型体积小，重量轻；该系列产品接点密度等效于 MIL−C−26482 系列。

* 卡口式快速连接系统操作方便，连接牢靠，抗振耐冲

* 五键定位具有盲插和防错插功能

* 为避免外形相同的连接器间的误插，有五种键位可供选择

* 高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小

* 插头插座端接方式为焊接

* 插头、插座既可装针，也可装孔

主要技术性能

1. 机械性能

—— 壳体：高强度铝合金

屏蔽镀层：镀锌彩虹或军绿色钝化、化学镀镍

非屏蔽镀层：阳极化着黑色

—— 绝缘体：热固性材料

—— 封线体和密封圈：硅橡胶

—— 接触件：

材料：铜合金镀层：镀金

—— 振动：频率 10～2000Hz 加速度：196m/s²

—— 冲击：加速度 980m/s²

—— 恒加速度：980m/s²

—— 机械寿命：1000 次

2. 环境性能

—— 使用温度：−55℃～+200℃

—— 相对湿度：40℃时，达 95%

—— 耐盐雾：化学镀镍、镀锌 96h

不锈钢钝化 1000h

—— 工作高度：30000m

电连接器还具有良好的防潮湿、防盐雾、防霉菌、防淋雨、防沙尘等性能。

3. 电气性能

接触件接触电阻及额定电流

接插件规格 mm	接触电阻 mΩ	额定电流 A	焊线筒内径 mm
Φ1.0	≤5	5	Φ1.2
Φ1.5	≤2.5	10	Φ1.8
Φ2.0	≤1.25	20	Φ2.5
Φ3.0	≤0.75	40	Φ3.0

额定电压及耐电压

工作环境	额定电压 V	耐电压 V	绝缘电阻 MΩ
常温状态	500	1500	≥5000
湿热状态	500	1125	≥100
低气压条件 (1kPa)	250	300	---

—— 外壳间电连续性

铝合金外壳 ≤2.5mΩ
